Седельно-сцепное устройство

Информация

Описание

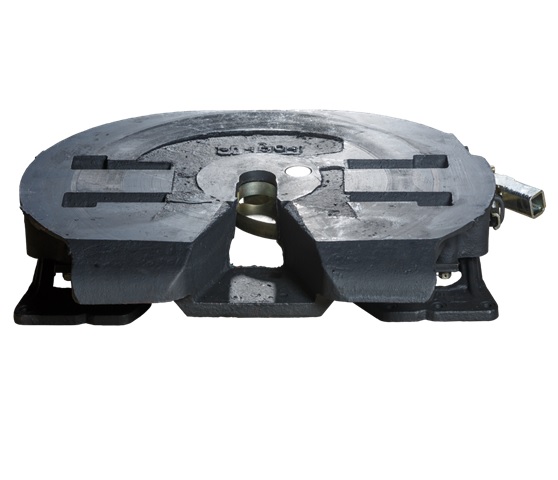

Седельно-сцепное устройство (ССУ) автомобилей МАЗ служит для шарнирного соединения тягача с полуприцепом, передачи тягового усилия от тягача к полуприцепу и части веса полуприцепа на раму тягача. Оно является также поворотным устройством, обеспечивающим взаимный поворот седельного тягача и полуприцепа

Характеристики

Наименование параметра

Значение

Значение

Значение

5440 - 2702010

64221 – 2702010 - 01

64227-2702010

1. Тип ССУ

50

50

50

2. Высота кронштейна h, мм

150

200

200

3. Минимальные углы отклонения опорно - сцепного устройства:

- вокруг вертикальной оси

- вокруг горизонтальной оси

- вокруг продольной оси





±90°

±12°

±3°





±90°

±12°

±3°





±90°

±12°

±3°

4. Присоединительные размеры по шкворню, мм

51

51

51

5. Вертикальная масса, передаваемая на опорно-сцепное устройство полуприцепа, т, не более



20



20



20

6. Полная масса, т, не более

- седельного автопоезда

- полуприцепа



65

55



65

55



65

55

7. Масса, кг, не более

147

150

150
